问题描述
一个底面半径为 \(4\text{cm}\)，高为 \(9\text{cm}\) 的圆柱形容器（容器壁厚度忽略不计）内有两个半径相等的铁球。求铁球半径的最大值。

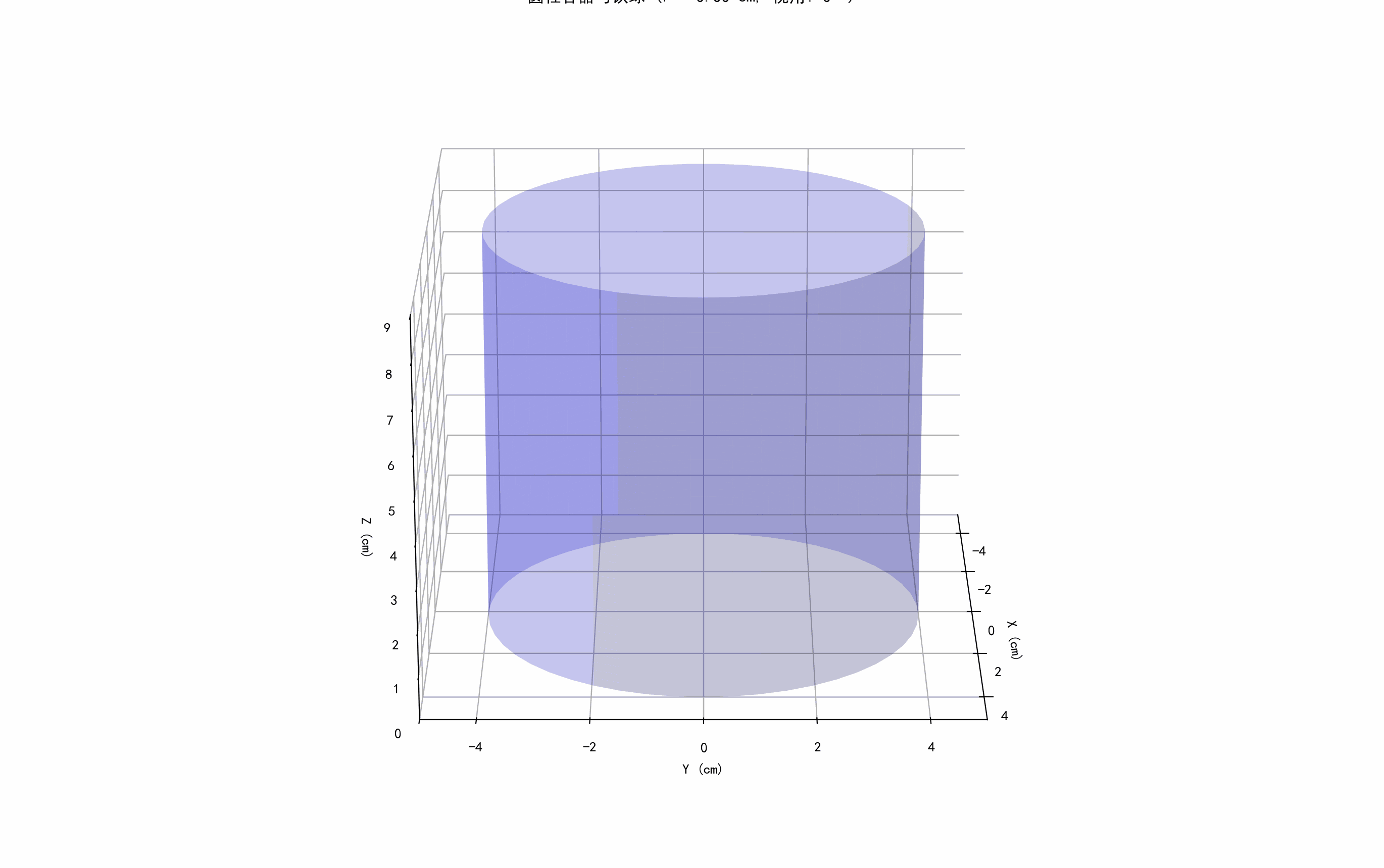

3D立体可视化
3D动画展示球半径从0增加到最大值的过程及最佳观察角度
2D轴截面分析详解
2D轴截面图将三维问题简化为二维平面几何问题，更清晰地展示了关键几何关系：

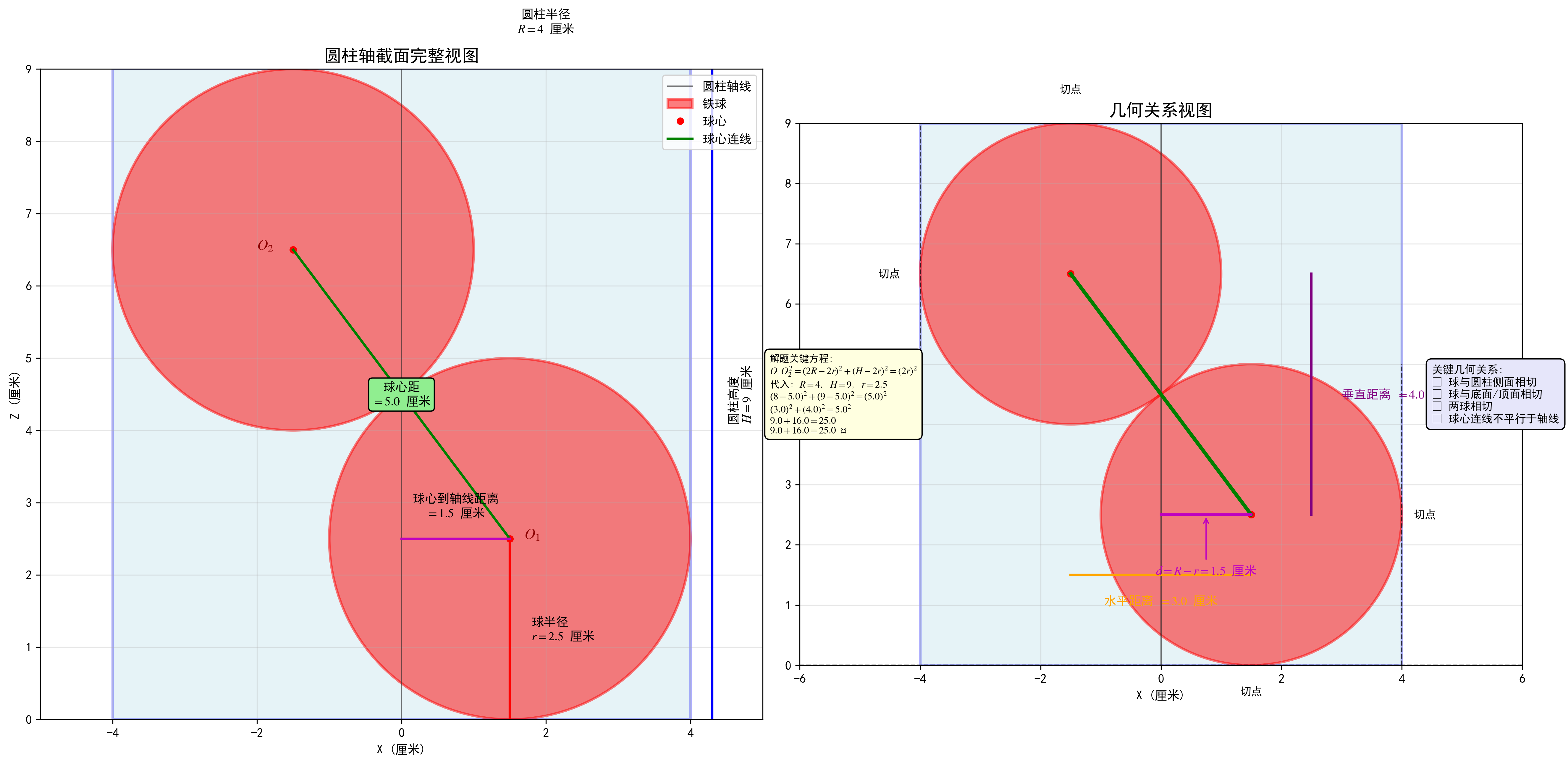

轴截面完整视图
展示圆柱轴截面矩形、铁球投影圆及所有关键尺寸标注
2D图中的关键几何关系
- 圆柱轴截面：矩形，宽为 \(2R = 8\text{cm}\)，高为 \(H = 9\text{cm}\)
- 铁球投影：两个圆，半径为 \(r = 2.5\text{cm}\)
- 球心位置：\(O_1(R-r, r) = (1.5, 2.5)\)，\(O_2(-(R-r), H-r) = (-1.5, 6.5)\)
- 相切关系：球与圆柱侧面、底面、顶面相切，两球相切
- 球心连线：不平行于轴线，与轴线有夹角
轴截面法核心思想
通过圆柱轴线的平面截得的图形，将三维相切关系转化为二维几何问题：
- 球与圆柱侧面相切 → 圆与直线相切
- 球与底面/顶面相切 → 圆与直线相切
- 两球相切 → 两圆相切
分步解题思路
第一步：理解问题与建立几何模型
圆柱形容器尺寸：底面半径 \(R = 4\text{cm}\)，高 \(H = 10\text{cm}\)。
铁球半径设为 \(r\)。要使 \(r\) 最大，铁球应满足：
- 与圆柱侧面相切
- 与圆柱底面接触
- 与圆柱顶面接触（达到最大半径时）
第二步：建立几何关系方程
考虑圆柱的轴截面（通过圆柱轴线的平面），截面为一个矩形，宽为 \(2R = 8\text{cm}\)，高为 \(H = 10\text{cm}\)。
铁球在轴截面上的投影是一个圆，该圆与矩形的三边相切：
- 与矩形左右两边相切（对应圆柱侧面）
- 与矩形底边相切（对应圆柱底面）
- 与矩形顶边相切（对应圆柱顶面）
因此，圆的直径应等于矩形的宽或高的一半中的较小值：
第三步：求解方程
代入 \(R = 4\text{cm}\)，\(H = 10\text{cm}\)：
取较小值，得铁球半径的最大值：
第四步：验证解的合理性
检查几何约束：
- 铁球半径 \(r = 4\text{cm} = R\)，满足与圆柱侧面相切的条件
- 铁球直径 \(2r = 8\text{cm} < H = 10\text{cm}\)，满足与底面和顶面相切的条件
- 因此，铁球半径的最大值为 \(4\text{cm}\)
核心知识点总结
| 知识点 | 描述 | 关联公式/概念 |
|---|---|---|
| 圆柱与球的相切性质 | 球与圆柱侧面、底面、顶面的相切关系 | 球-圆柱侧面距离 = R - r 球-平面距离 = r |
| 轴截面法的转化思想 | 将三维空间问题转化为二维平面问题 | 圆柱轴截面 → 矩形 球 → 圆 |
| 两点间距离公式 | 计算球心到圆柱各要素的距离 | 空间距离公式：\(d = \sqrt{(x_2-x_1)^2+(y_2-y_1)^2+(z_2-z_1)^2}\) |
| 最值问题的方程建模 | 在约束条件下求最大值，建立几何关系方程 | 约束优化、边界条件分析 |
易错点分析与学习建议
常见易错点
- 误将圆柱总高等同于球直径：错误认为 \(2r = H\)，忽略圆柱半径限制
- 忽略多球情况下的外切关系：在多球问题中，忽略球与球之间的外切条件（球心距 = 2r）
- 混淆轴截面与立体图形的对应关系：未能正确将三维几何关系转化为二维轴截面分析
- 方程建立不完整：未考虑所有几何约束条件，导致方程不完整
学习建议
- 先画轴截面标注所有约束条件：在解题前绘制轴截面图，明确标注所有相切关系和尺寸
- 用方程验证参数是否满足所有相切关系：求得解后代入原题验证是否满足所有几何条件
- 结合3D视图核对2D结论：利用三维可视化工具验证二维分析的正确性
- 分情况讨论：对于多球问题，考虑球的不同排列方式，分别建立方程求解
进阶练习题
基础巩固题（单一球与圆柱的相切关系）
一个底面半径为 \(4\text{cm}\)，高为 \(10\text{cm}\) 的圆柱形容器内放一个铁球，铁球与圆柱侧面、底面和顶面都相切，求铁球的最大半径。
考点：单一球与圆柱的相切关系，轴截面法的基础应用
查看答案与解析
答案：\(4\text{cm}\)
解析：铁球同时与圆柱侧面、底面和顶面相切时半径最大。由轴截面法分析，铁球在轴截面上的投影是一个圆，与矩形的三边相切。圆的直径不能超过矩形的宽或高的一半中的较小值，即 \(2r \leq 2R\) 且 \(2r \leq H\)，代入 \(R=4\text{cm}\)，\(H=10\text{cm}\)，得 \(r \leq 4\text{cm}\) 且 \(r \leq 5\text{cm}\)，取较小值 \(r_{\text{max}} = 4\text{cm}\)。
中档提升题（多约束条件综合分析）
一个底面半径为 \(5\text{cm}\) 的圆柱形容器内放两个等径铁球，两球外切且均与圆柱侧面、上下底面相切，圆柱总高度为 \(12\text{cm}\)，求铁球的半径。
考点：多约束条件综合分析，轴截面法与方程建模
查看答案与解析
答案：\(2.5\text{cm}\)
解析：设铁球半径为 \(r\)。底部球与底面和侧面相切，球心高度为 \(r\)；顶部球与顶面和侧面相切，球心高度为 \(12-r\)；两球外切，球心距为 \(2r\)。在轴截面上，两球心水平距离为 \(2R-2r = 10-2r\)，垂直距离为 \(12-2r\)。由勾股定理：\((10-2r)^2 + (12-2r)^2 = (2r)^2\)，解得 \(r = 2.5\text{cm}\)。
拓展挑战题（动态变量与跨场景应用）
一个底面半径为 \(r\)，高为 \(h\) 的圆柱形容器内放 \(n\) 个等径铁球（\(n \geq 3\)），所有铁球均外切且与圆柱内壁、上下底面相切，推导铁球半径 \(R\) 与 \(r\)、\(h\)、\(n\) 的关系式。
考点：动态变量分析，几何建模与公式推导
查看答案与解析
答案：关系式需根据球的不同排列方式推导
解析：此题为开放性问题，铁球的排列方式影响关系式。常见情况：
- 当铁球沿轴线方向堆叠时，总高度为 \(2nR\)，需满足 \(2nR \leq h\)，且球与侧面相切需满足 \(R \leq r\)。
- 当铁球在水平方向有偏移时，需建立球心坐标方程，考虑球心距和球与圆柱壁的距离约束。
- 一般关系式需结合具体排列方式，利用三维几何关系建立方程组求解。
建议使用几何软件可视化不同排列方式，分析变量间的几何关联。
数学建模与可视化教学价值
本问题通过三维可视化展示了立体几何问题的解题过程，具有以下教学价值：
- 直观理解空间关系：动画演示帮助学生建立球与圆柱的空间关系概念
- 动态展示最优化过程：清晰展示半径从0增加到最大值的过程
- 多角度观察：旋转功能允许从不同视角观察几何关系
- 数形结合：将代数方程与几何图形紧密结合，增强理解
通过这种"图形标注+逻辑拆解"的方式，学生可以更好地掌握立体几何问题的解题方法，培养空间想象能力和数学建模能力。
参考文献与进一步学习
- 高中数学教材立体几何章节
- 数学建模与可视化相关教程
- 几何画板、GeoGebra等数学软件使用指南
